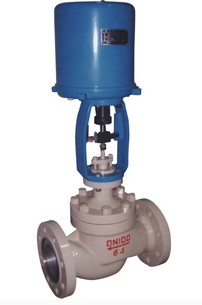

 ZDLP(M)電子式單座、套筒調節閥 【用 途】
ZDLP、ZDLM型電子式電動單座、套筒調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
【結構特點】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
【技術參數】
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | （閥座直徑dn） | (10) | (12) | (15) | (20) | 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | 公稱壓力PN（MPa） | 1.6、4.0、6.4 | 固有流量特性 | 直線、等百分比 | 固有可調比R | 50：1 | 允許泄漏量 | 單座 | 硬密封：Ⅳ級、軟密封：Ⅵ級 | 套筒 | 硬密封：Ⅱ級、軟密封：Ⅵ級 | 工作溫度t（℃） | -20～200、-40～250、-40～450、-60～450 | 信號范圍（mA.DC） | 0～10、4～20 | 電源電壓 | 220V、50Hz | 作用方式 | 故障時：全關、全開、自鎖位 |
|
