多功能可調式節流閥/多級關閉閥

多功能可調式節流閥/多級關閉閥

設備用途：特點： 1，具有蝶式斜置密封止回閥所有特點。 2，多級關閉，消除水錘。 3，啟閉速度可調節。 4，根據需要可手動調節流量。

概述：

 多功能可調式節流閥是我公司在消化吸收歐洲閥門的基礎上研制的產品，廣泛用于水泵出口，起緩閉、止回作用。

構造

   多功能可調式節流閥基本形式主要包括：閥體、多級可調式液壓阻尼裝置、電動執行器、控制柜等根據不同可增加或減少相應的部件。

特點：

1、閥板才用流線型設計，流阻小。

2、閥軸采用全軸形式，用楔銷與閥板鏈接，牢固可靠。

3,、軸端密封采用自緊式密封與可調式密封相結合的組合式密封，密封效果好。

4、軸承采用復合式材料的軸承，具有承載能力強，耐磨性好，摩擦阻力小等優點。

5、主密封采用實心橡膠密封安裝于閥板上，密封嚴密可靠，長時間工作后還可以方便地調整密封比壓，更換也很方便。

6、閥板及閥座的密封面為錐形，故閥門為斜置錐形密封形式，具有自密封性，密封效果好

7、閥體短小，節省安裝空間

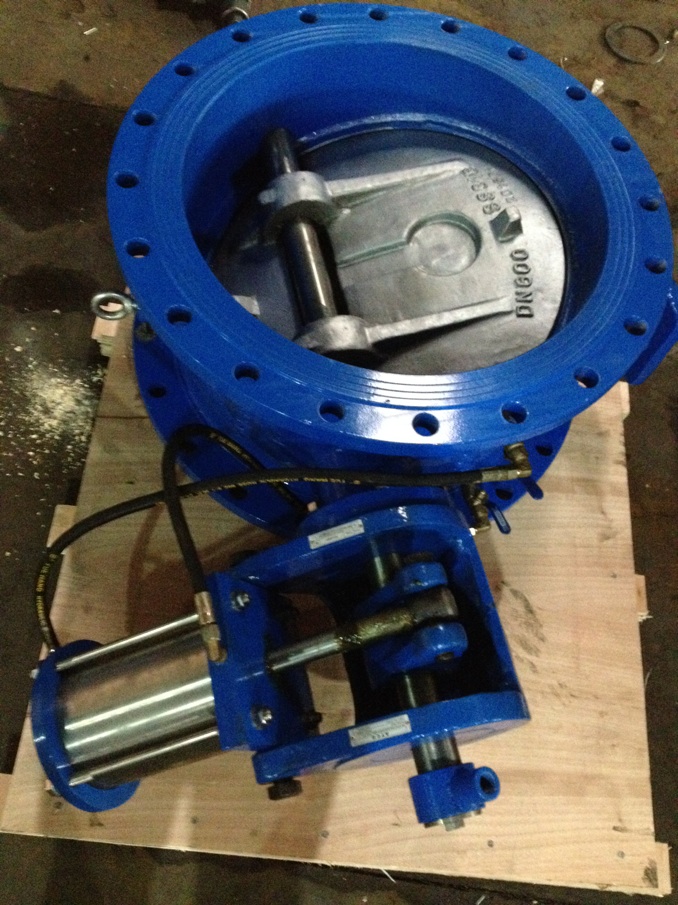

8、閥門結構：主要由閥體、閥板、閥軸、閥座等組成

工作原理：水泵剛啟動時，電機阻止閥板打開，一定時間后，調整電機，閥門緩慢開啟；停泵時，液壓阻尼裝置使閥板先關70%再以較慢的速度關閉20%，最后緩慢關閉10%（可調），消除水錘，保護水泵及管道安全。

   液力自控閥技術參數
