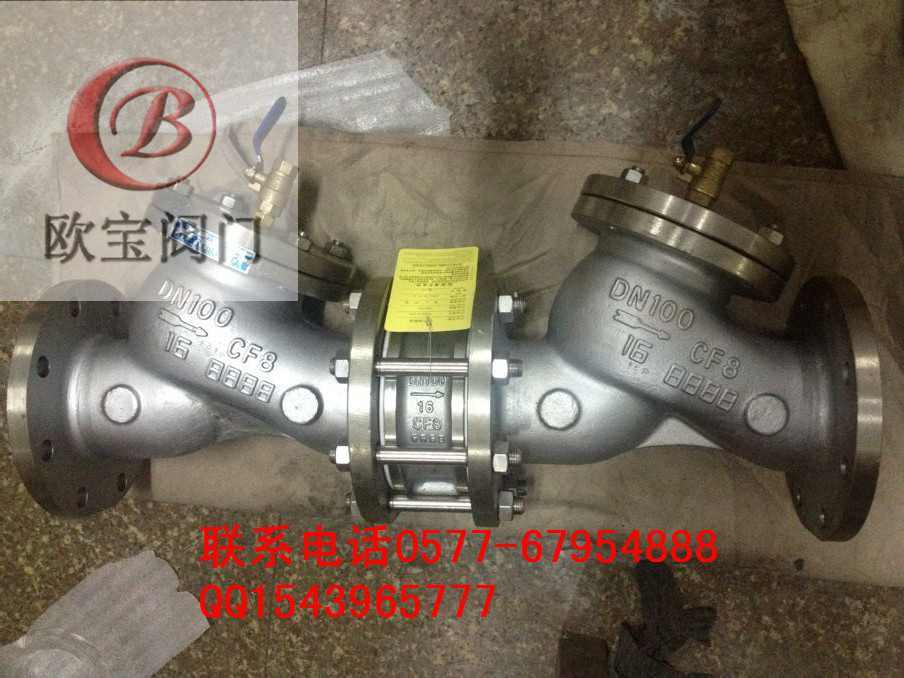

HS41X不銹鋼防污隔斷閥(倒流防止器)

HS41X不銹鋼防污隔斷閥(倒流防止器)-水利控制閥系列

一、防污隔斷閥產品介紹
     倒流防止器（防污隔斷閥）是永嘉歐寶閥門制造有限公司根據目前供水管網，因回流造成嚴重污染情況；我單位引進技術自行研制開發的、安全可靠、防止飲用水回流污染的新疑水力控制閥門，以確保生活飲用的衛生和安全，以填補國內閥門領域的空白。

二、防污隔斷閥產品的結構
     本閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與一級止回閥進口端連接。 一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。普通型為兩個止回閥串聯而成，無安全排水。

三、防污隔斷閥工作原理

　　防污隔斷閥是利用介質流過進水止回閥時因機械阻力和過流水頭損失而減壓，使進口壓力高于泄水閥腔的壓力，而泄水閥膜片上部的壓力為進口壓力，膜片上部壓力大于泄水閥腔和彈簧阻力，泄水閥維持關閉，介質正常流動，當進口壓力與泄水閥腔的壓力差小于0.02Mpa時，介質處于倒流的臨界狀態，這時泄水閥膜片上部壓力小于泄水閥腔和彈簧的壓力，泄水閥自動開啟，將倒流介質排出管外，同時大量空氣進入閥腔，形成空氣隔斷，杜絕介質倒流，大于0.02Mpa時泄水閥自動關閉。

　　閥后管網水壓升高超過閥前進水端水壓時，如第二單向止回閥密封完好，水體不會(huì )倒流，此時泄水閥關閉不泄水，當第二單向止回閥密封失靈產生滲漏時，泄水閥開啟排水泄壓。

安裝位置：

1、由市政管網接入用戶的引水管在水表后面與閥門之間的管道上。

2、消防水泵接合器上引入管或消防出水管上。

3、供水系統中有化學品注入的給水管上。

4、加熱器的冷水進水管上，等可能產生倒流的供水管道上。

四、防污隔斷閥主要性能參數

五、防污隔斷閥調試步驟
     在正式安裝倒流防止器之前，應徹底沖洗所有管道以排除其它不相關的麻煩，安裝完畢后，初步啟動使用時，為了防止劇烈動作時操作O形圈移位和內部組件的損傷，有必要遵循以下步驟：關閉出口閘閥，慢慢打開進水閘閥，讓水緩慢充滿倒流防止器，打開各個測試球閥除閥腔內的空氣，待閥腔充滿水后，慢慢打開出水閘閥，讓水充滿整個管路。
