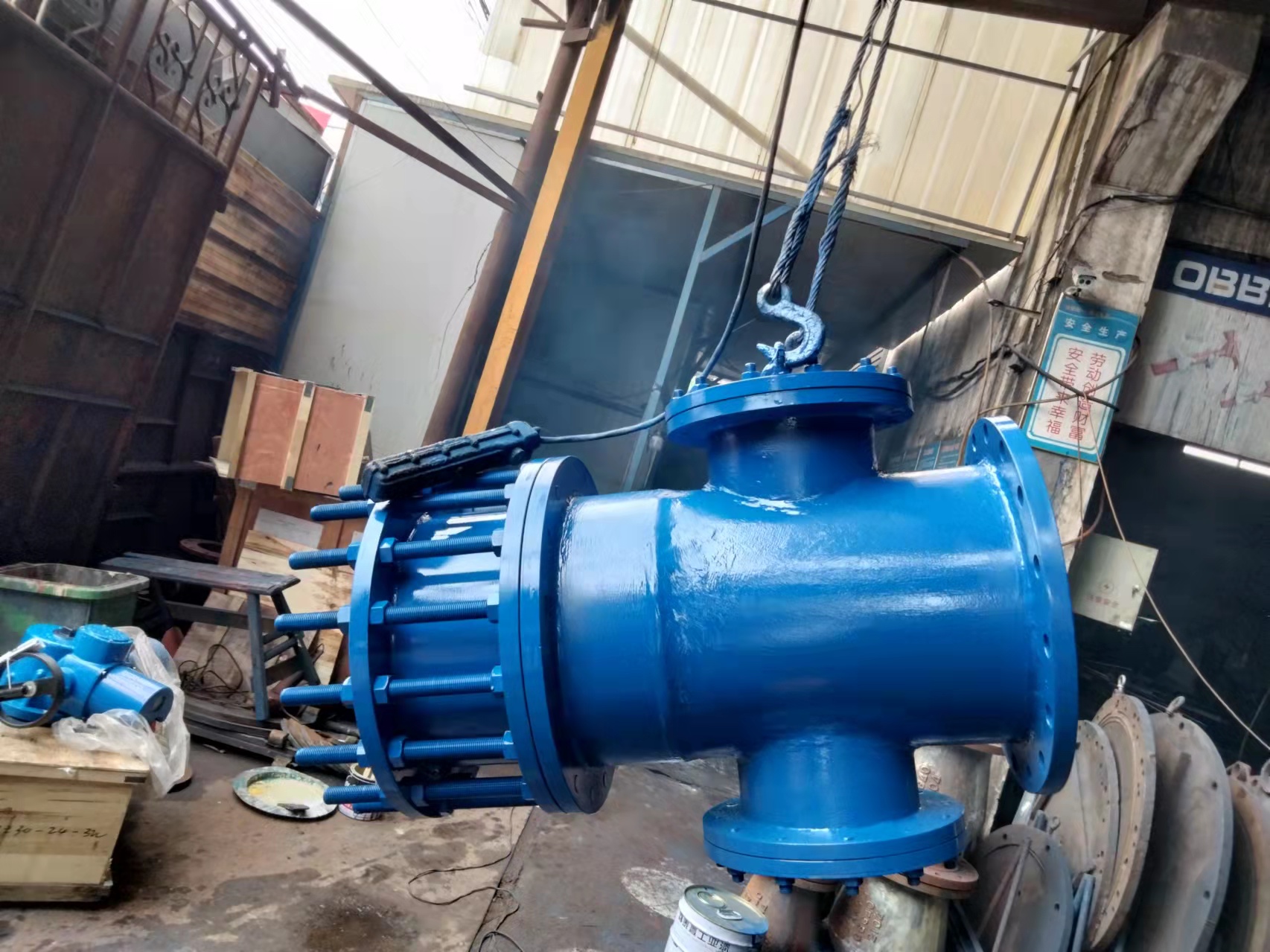

LT十字拉桿伸縮過濾器

一、產品簡介：

           LT十字拉桿伸縮過濾器也叫拉桿伸縮十字濾管是過濾器的一種延伸過濾器，它也是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥、多噴孔閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。具有沉淀、粗濾以防止雜物堵塞閥體，保護閥類或設備之正常使用，并具有拉桿伸縮等功能。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出。

二、結構特點：

1、抗污性強。排污方便；流通面積大。壓力損失?。航Y構簡單，體積小，重量輕。

2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。

3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。

4、伸縮型特點：拉伸長度，可移伸100mm。有利于安裝方便．提高工作效率。

5、十字濾管具有伸縮功能，可在一定范圍內補償管道的軸向位移，傳遞軸向推拉力；

6、十字濾管上部設置手孔或人孔蓋，便于清理垃圾；

7、十字濾管下部設置手孔或人孔蓋及排污球閥，便于排污沖洗；

8、伸縮管用螺柱連接，結構簡單，安裝維護方便。

三、工作原理：

 十字拉桿伸縮過濾器主要由十字過濾器與伸縮接頭所組合而生，通常用于控制閥、泄壓閥等設備的進口端，用來消除雜質，防止大顆粒的雜質進入通道從而造成堵塞乃至于磨損，當我們需要對拉桿伸縮式過濾器進行維護時，只需要將可拆卸的濾筒去除進行清洗即可，待清洗完畢后再重新裝入即可，因此，維護和保養相對都比較簡單。當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便?？蓮V泛用于蒸汽、空氣、水、油品等多種介質的管線中：保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

四、技術參數：

1、此產品符合Q/IDIK17-2008拉桿伸縮十字濾管企業標準；

2、十字濾管的公稱壓力為 PN10（PN16、PN25）；

3、密封試驗壓力為1.1MPa（1.76MPa、2.75MPa）；

4、強度試驗壓力為1.5MPa（2.4MPa 、3.75MPa）；

5、壓力試驗應符合標準JB/T9092-1999的規定；

6、連接法蘭應符合標準GB/T17241.6-98的規定。
